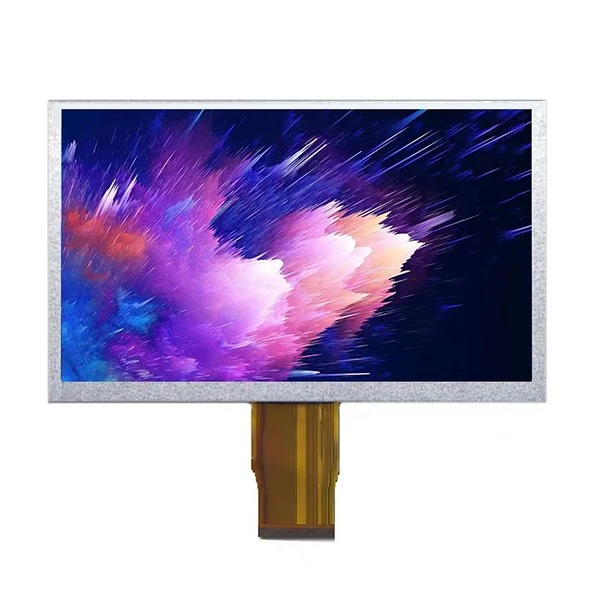

Pantalla LCD a color TFT per a equips de fitness per a cinta de córrer

Les fàbriques de producció de línia completa LCD professionals recomanen mòduls de pantalla de cristall líquid TFT LCD amb un rendiment estàndard industrial. Els paràmetres bàsics d'aquesta pantalla:
Resolució: 480*272
IC del controlador: NV3047
Interfície: RGB
Direcció de visualització: TOT
La brillantor estàndard de la pantalla és de 350 nits i la brillantor màxima pot ser de 1000 nits. Té una excel·lent llegibilitat sota la llum solar exterior. El mode de visualització IPS d'alta resposta fa que la trajectòria de moviment de la imatge sigui més delicada i clara, solucionant els problemes molestos d'imatge i trepidació, assegurant efectes clars, suaus i realistes, reduint significativament la irritació ocular i en línia amb els estàndards saludables. Requereix.
La interfície utilitza una interfície RGB universal, que és adequada per a la majoria d'aplicacions del mercat. També es pot donar suport a la personalització de diversos tipus d'interfície.
La temperatura de treball, la temperatura d'emmagatzematge -20 grau ~ 70 graus, la temperatura d'emmagatzematge -30 grau ~ 80 graus pertanyen a un ampli rang de temperatures, que es pot aplicar a diversos entorns d'aplicació industrial, com ara aplicacions de vehicles, així com motocicletes, cases intel·ligents i entorns exteriors. utilitzar.
Aquesta pantalla s'ha provat exhaustivament per a la fiabilitat i, fins a cert punt, s'ha provat d'acord amb la normativa de vehicles. Quan es prova a una temperatura baixa de -20 graus i una temperatura alta de 70 graus durant 120 hores, i a una temperatura i humitat constants de 60 graus i un 90% d'HR durant 120 hores, el rendiment del producte no canvia.

Mida LCD: 4,3"
Tipus de panell: IPS
Resolució: 800xRGBx480
Mode de visualització: normalment negre
Nombre de colors: 16,7 M
Direcció de visualització: TOTS
NTSC: 60%
Relació de contrast: 1200
Lluminància: 800 cd/m2
Mida del mòdul: 105,57(H)x67,26(V)x2,88(D) mm
Àrea activa del panell: 95,04X53.86 mm
Pas de píxels: 118,8x112,2 μm
Disposició de píxels: banda RGB
Pes: a determinar g
IC del controlador: ST7262E43
Font de llum: 12 LED l
Interfície: RGB 24BIT
Temperatura de funcionament: -30~+85 graus
Temperatura d'emmagatzematge: -30~+85 graus
Assignacions de pins
Pin núm.
Pin
Símbol
Funció
1. LEDK: càtode de retroil·luminació
2. LEDA: Ànode de retroil·luminació
3. GND: Terra
4. VCC: font d'alimentació analògica per a LCM (3,3 V)
5-12. R0-R7: bus de dades
13-20. G0-G7: bus de dades
21-28. B0-B7 Bus de dades
29. GND: Terra
30. CLK: senyal de rellotge de píxels en RGB I/F
31. DISP: Display
32. HSYNC: sincronització horitzontal . Senyal en RGB I/F
33. VSYNC: sincronització vertical. Senyal en RGB I/F
34. DEN: senyal d'habilitació de dades en mode RGB I/F DE
35. NC: NC
36. GND: Terra
37. XR: TP XR
38. YD: TP YD
39. XL: TP XL
40. YU: TP YU
